VIONIC
名称:VIONIC
发布时间:2018-12-30 12:34:31点击率:
详细信息

VIONiC™光栅系列

VIONiC光栅系列是雷尼绍性能最高的增量式光栅。它可提供直接的数字位置反馈,具有优异的测量性能、速度快且可靠性高。VIONiC读数头集成雷尼绍经过市场检验的可靠光学滤波系统和先进的细分技术。它具有超低的电子细分误差 (SDE)、优异的抗污能力,而且无需额外使用适配器或单独的接口。

VIONiC读数头可兼容各种直线栅尺和圆光栅,从低膨胀ZeroMet到高精度REXM圆光栅,无一例外。它因此成为一种通用型产品,适合各种对测量精度要求严格的应用。

VIONiC读数头采用直观的自动校准模式设计,易于安装。可选的高级诊断工具 (Advanced Diagnostic Tool, ADT) (ADTi-100) 可在安装或现场诊断期间提供实时的光栅数据反馈。

VIONiC数字一体化光栅系列

新!

VIONiC光栅的分辨率现可达到2.5 nm,并且全系列产品的电子细分误差 (SDE) 均有降低。

速度

时钟输出选项 (MHz) 最高速度 (m/s) 最小边缘间隔* (ns)
D (5 μm) X (1 μm) Z (0.5 μm) W (0.2 μm) Y (0.1 μm) H (50 nm) M (40 nm) P (25 nm) I (20 nm) O (10 nm) Q (5 nm) R (2.5 nm)
50 12 12 12 7.25 3.63 1.81 1.45 0.906 0.725 0.363 0.181 0.091 25.3
40 12 12 12 5.80 2.90 1.45 1.16 0.725 0.580 0.290 0.145 0.073 31.8
25 12 12 9.06 3.63 1.81 0.906 0.725 0.453 0.363 0.181 0.091 0.045 51.2
20 12 12 8.06 3.22 1.61 0.806 0.645 0.403 0.322 0.161 0.081 0.040 57.7
12 12 10.36 5.18 2.07 1.04 0.518 0.414 0.259 0.207 0.104 0.052 0.026 90.2
10 12 8.53 4.27 1.71 0.850 0.427 0.341 0.213 0.171 0.085 0.043 0.021 110
08 12 6.91 3.45 1.38 0.690 0.345 0.276 0.173 0.138 0.069 0.035 0.017 136
06 12 5.37 2.69 1.07 0.540 0.269 0.215 0.134 0.107 0.054 0.027 0.013 175
04 12 3.63 1.81 0.730 0.360 0.181 0.145 0.091 0.073 0.036 0.018 0.009 259
01 4.53 0.910 0.450 0.180 0.090 0.045 0.036 0.023 0.018 0.009 0.005 0.002 1038
*适用于带有1 m长电缆的读数头

超低电子细分误差 (SDE)

细分误差 — 10个误差循环

VIONiC™电子细分误差 (SDE) X轴:读数头位置 (mm)

Y轴:误差 (nm)

栅尺选项

  • 直线栅尺用于提供直线位置信息 — 通常是X轴、Y轴或Z轴。
  • 圆光栅用于提供角度位置信息以及对旋转元件进行运动控制。

带码道选项的不锈钢钢带

栅尺名称

精度 栅距

20 °C时的热膨胀系数

栅尺最大长度

读数头兼容性

搭配可选FASTRACK™的RTLC20RTLC20 FASTRACK栅尺

±5 µm/m

20 µm 10.1 ±0.2 µm/m/°C 10 m

VIONiC

ZeroMet™直线硬栅尺

栅尺名称

精度

栅距

20 °C时的热膨胀系数

栅尺最大长度

读数头兼容性

RELM/RELE

RELM RSLM栅尺
1 m内为±1 µm,以后±1 µm/m 20 µm

0.75 ±0.35 µm/m/°C 1.5 m VIONiC

不锈钢直线硬栅尺

栅尺名称 精度 栅距 20 °C时的热膨胀系数

栅尺最大长度 读数头兼容性
RSLM/RSLE/RSLC

RELM RSLM栅尺
1 m内为±1.5 µm,2 m内为±2.25 µm,3 m内为±3 µm,5 m内为±4 µm

20 µm

10.1 ±0.2 µm/m/°C 5 m

VIONiC

不锈钢圆光栅

栅尺名称

刻划精度(取决于圆光栅直径)

栅距

圆光栅直径

读数头

兼容性

RESM/REST

RESM-REST圆光栅(栅尺页面)
±3.97至±0.38角秒

20 µm

52至550 mm

VIONiC

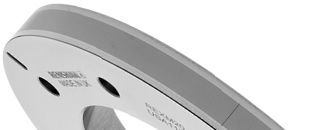

超高精度不锈钢圆光栅

 栅尺名称 安装精度(取决于圆光栅直径)

栅距

圆光栅直径 读数头兼容性

REXM/REXT

REXM圆光栅(栅尺页面)
(≥100 mm直径)±1角秒
(75 mm直径)±1.5角秒
(≤57 mm直径)±2角秒
20 µm 52至417 mm VIONiC

可选的高级诊断工具 (Advanced Diagnostic Tool, ADT) ADTi-100

VIONiC高级诊断工具
VIONiC光栅系统可与高级诊断工具 (Advanced Diagnostic Tool, ADT) ADTi-100和ADT View软件兼容。它们可提供全面的实时光栅数据反馈,以协助完成要求更严苛的安装和诊断操作。直观的软件界面可用于:

  • 远程校准
  • 在整个轴长上进行信号优化
  • 读数头俯仰指示
  • 限位和参考零位指示
  • 光栅位置的数字读数(相对于栅尺)
  • 监控速度与时间曲线图
  • 导出和保存数据
